| 是否进口：否 | 加工定制：否 | 品牌：旺轩科技 |
| 型号：WXBHG-20B |

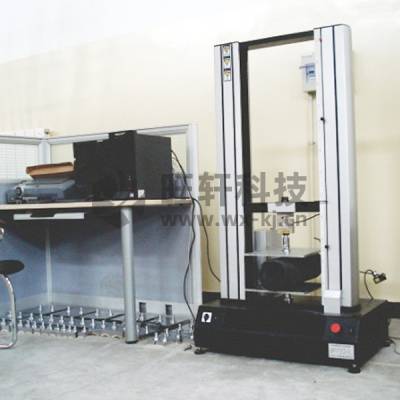

WXBHG-20B微机控制波纹管力学性能试验机
一、产品简介
该试验机采用日本松下进口交流伺服电动机作为动力源；采用芯片集成技术，专业设计的PCI数据采集放大和控制系统，试验力、变形的放大、A/D转换过程实现了双显控制和显示的全数字化调整。本机可对各种金属、非金属及复合材料进行力学性能测试和分析研究，满足交通部《JT/T529-2016预应力混凝土桥梁用塑料波纹管》的要求，可完成塑料波纹管的环刚度试验、局部横向荷载试验、纵向荷载试验、塑料拉伸强度试验，是交通部综合***和桥隧专项检测资质***设备。满足《JG 225-2007预应力混凝土金属波纹管》的要求，可完成金属波纹管的径向刚度（集中荷载和均布荷载作用下）试验,可扩充交通工程材料力学性能检测功能。
二、主要技术指标
1、 试验力：20kN。
2、 试验力分档：全量程不分档。
3、 试验力准确测量范围：0.2kN～20 kN。
4、 试验力测量准确度：±1%。
5、 位移分辨率：0.01mm。
6、 位移速度控制范围：0.01mm/min ～ 500mm/min无级调速。
7、 控制方式：位移、力、变形三闭环控制，具有恒力稳压功能。
8、 波纹管内径测量范围：Φ50mm～Φ160mm。
9、 波纹管内径测量分辨率：0.01mm。
10、拉伸试验空间：0～1500mm。
11、压缩试验空间：0～1500mm。
12、试验空间宽度：0～400mm。
13、环刚度试件长度：300mm±10mm。
14、局部横向荷载试件长度：1100mm。
15、局部横向荷载试验压头半径：6mm。
16、集中荷载压头直径：10mm。
17、均布荷载试验试样规格：圆管：Φ40～Φ132mm共19种，扁管：52～90mm共6种。
18、采用微机全自动控制。
19、供电电源功率：0.5kW，220V，50Hz。
20、工作环境： 室温10～35℃，湿度20%～80%。
三、配置清单
序号 | 名称 | 数量 | 备注 |
1 | 20kN主机 | 1台 | 精密丝杠2付 |
2 | 日本松下交流伺服调速系统 | 1套 | |
3 | 精密减速系统 | 1套 | |
4 | 环刚度附具 | 1套 | |
5 | 局部横向荷载附具 | 1套 | |
6 | 集中荷载附具 | 1套 | |
7 | 分布荷载附具 | 19套 | 圆管Φ40～Φ132mm |
6套 | 扁管52～90mm | ||
8 | 拉伸试验夹具 | 1付 | |
9 | 高精度负荷传感器 | 1只 | |
10 | 波纹管内径测量装置 | 1套 | |
11 | 品牌计算机 | 1台 | |
12 | 打印机 | 1台 | |
13 | 数据处理与控制软件 | 1份 | WINDOWS版本 |
14 | 使用说明书 | 1份 | |
15 | 合格证 | 1份 |
软件界面
报表界面
